Qualitätsanforderungen für Produktionen an laufenden Bahnen sind in nahezu allen Branchen − von Papier über Folien bis hin zu Anwendungen in Lebensmittel-, Pharma-, Batterie- oder Hygieneumgebungen − gestiegen. Ohne kamerabasierte Inspektion lässt sich eine durchgängige Kontrolle der Materialoberfläche kaum noch sicherstellen. Ziel ist eine 100%ige Kontrolle, um Produktionsabweichungen frühzeitig zu erkennen und Materialausschuss zu minimieren.
Wie ELSIS Fehler erkennt und den Prozess absichert

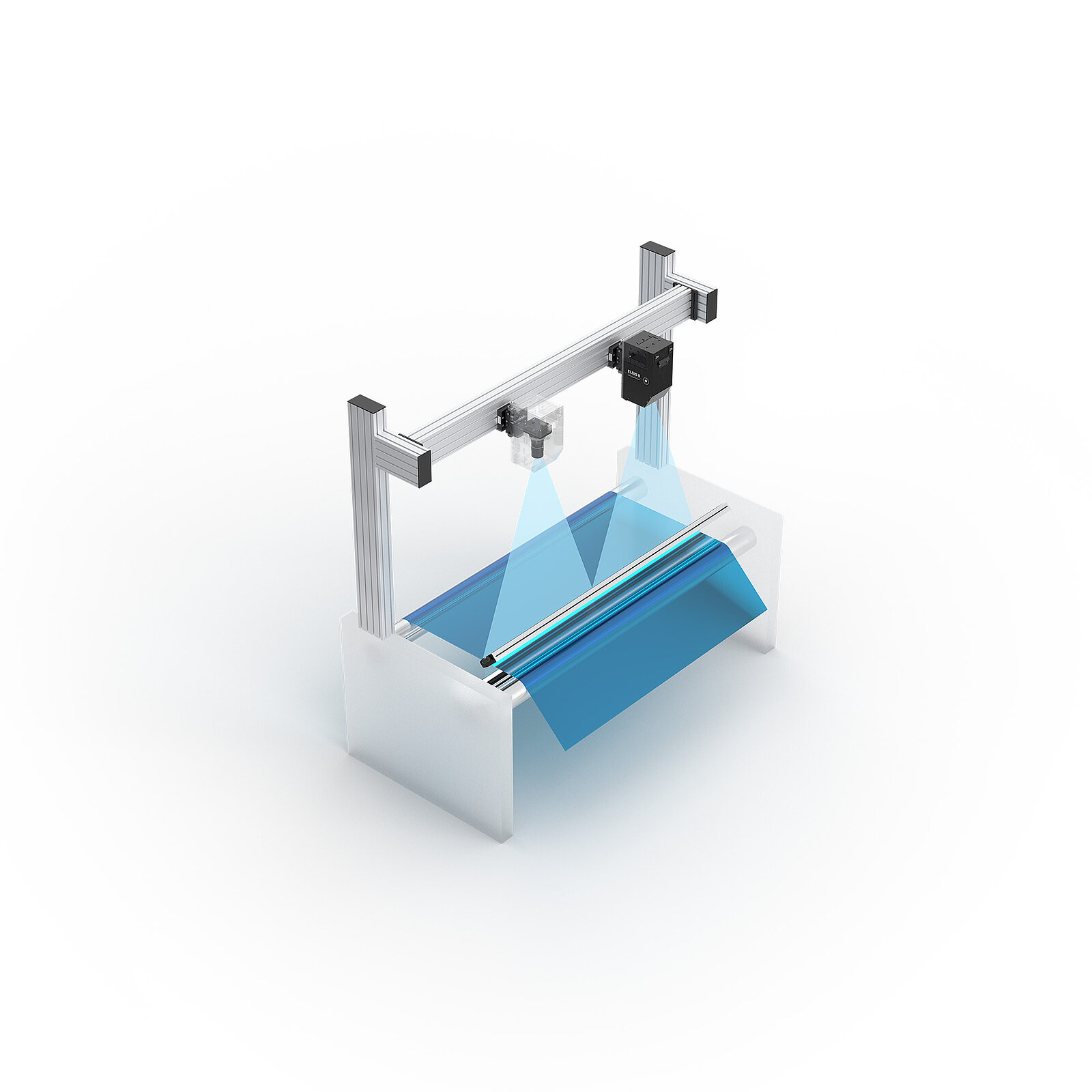

Das Oberflächeninspektionssystem ELSIS der Firma Erhardt+Leimer nutzt für eine lückenlose Erkennung von Produktionsfehlern an laufenden Bahnen hochempfindliche Zeilenkameras, die Normabweichungen detektieren und den Bediener im Fehlerfall ohne Verzögerung alarmieren. Typische Fehlerbilder für eine Inspektion mit ELSIS reichen von Verschmutzungen, Beschädigungen und Einschlüssen über Löcher, Blasen und Stippen bis zu Längs- und Querfalten sowie Rakel- und Streifenfehlern. Entsprechende Fehlerklassen lassen sich im System als Grundlage für Alarmierung, Markierung und statistische Auswertung hinterlegen. Über die flexible ELSIS I/O-Steuerung lassen sich Signalgeber wie Lampen, Hupen oder Markiereinheiten ansteuern oder sogar die komplette Maschinensteuerung realisieren. Um die Nutzerfreundlichkeit des Systems in der Praxis noch weiter zu maximieren, arbeitet ELSIS zudem mit Rezepturen. Branchenübliche Rezeptvorlagen werden im System bereits mitgeliefert und können genutzt, erweitert und optimiert werden. Damit eine optimale Abstimmung auf die Kundenbedürfnisse sichergestellt ist, erfolgt die initiale Parametrierung typischerweise gemeinsam mit einem E+L-Techniker.
Projektierung und skalierbare Auflösung
Jedes ELSIS System wird kundenspezifisch projektiert. Von der Beratung über Integration bis zur Nachbetreuung stellen die E+L-Experten sicher, dass das System exakt auf die Kundenanforderungen angepasst ist. So sind beispielsweise Musteruntersuchungen in Testlaboren inklusive Machbarkeitsbericht auf Basis individueller Fehlermuster möglich. Wenn sich später höhere Anforderungen hinsichtlich der Auflösung ergeben, kann ELSIS durch das Nachrüsten weiterer Kameras oder kompletter Kameralinien ohne großen Aufwand erweitert werden. Somit ist ELSIS sehr zukunftssicher, ohne dass hohe Folgekosten entstehen.
Bedienoberfläche und Nachverfolgung
Die benutzerfreundliche Bedienoberfläche unterstützt die operative Arbeit in der Produktion bestmöglich. Produktionsdaten und Inspektionsstatus, Rollenprotokolle mit Fehlerübersicht, Fehlerbilder sowie Klassifikationsinformationen werden gesammelt und in einem übersichtlichen Fenster dargestellt. Eine konfigurierbare Protokollansicht erleichtert das Erkennen von Fehlerverteilung und -häufigkeit. Für Reklamationsfälle protokolliert ELSIS alle Inspektionsabläufe zur 100%igen Nachverfolgung und stellt darüber hinaus umfangreiche Statistikfunktionen bereit. Auch eine Integration ins Kundennetzwerk mit Systemzugriff weiterer Mitarbeiter etwa aus dem Qualitätswesen oder der Produktionsleitung wird unterstützt.
Anwendungsfokus: Folien und pharmazeutische Verpackungen
Weltweit sind etwa 50 % aller produzierten Folienverpackungen für den direkten Kontakt mit Lebensmitteln vorgesehen. Gerade für diese sensible Branche bietet ELSIS anwenderfreundliche Lösungen, um den strengen Marktvorgaben zu entsprechen. Viele Funktionen im ELSIS System sind daher speziell auf den Folienmarkt zugeschnitten. In der pharmazeutischen Industrie sind die Vorgaben sogar noch strenger. Hier kann aufgrund der hohen Hygienestandards auf eine 100%ige Oberflächeninspektion absolut nicht mehr verzichtet werden. ELSIS ist durch seine hohe Auflösung und Empfindlichkeit für diese Märkte prädestiniert. Denn die 100%ige Protokollierung aller Fehler sowie aller Prozesseingriffe, egal ob automatisiert oder durch den Bediener, können auch bei späteren Reklamationen jederzeit analysiert und zurückverfolgt werden.
Beleuchtung als Schlüsselparameter

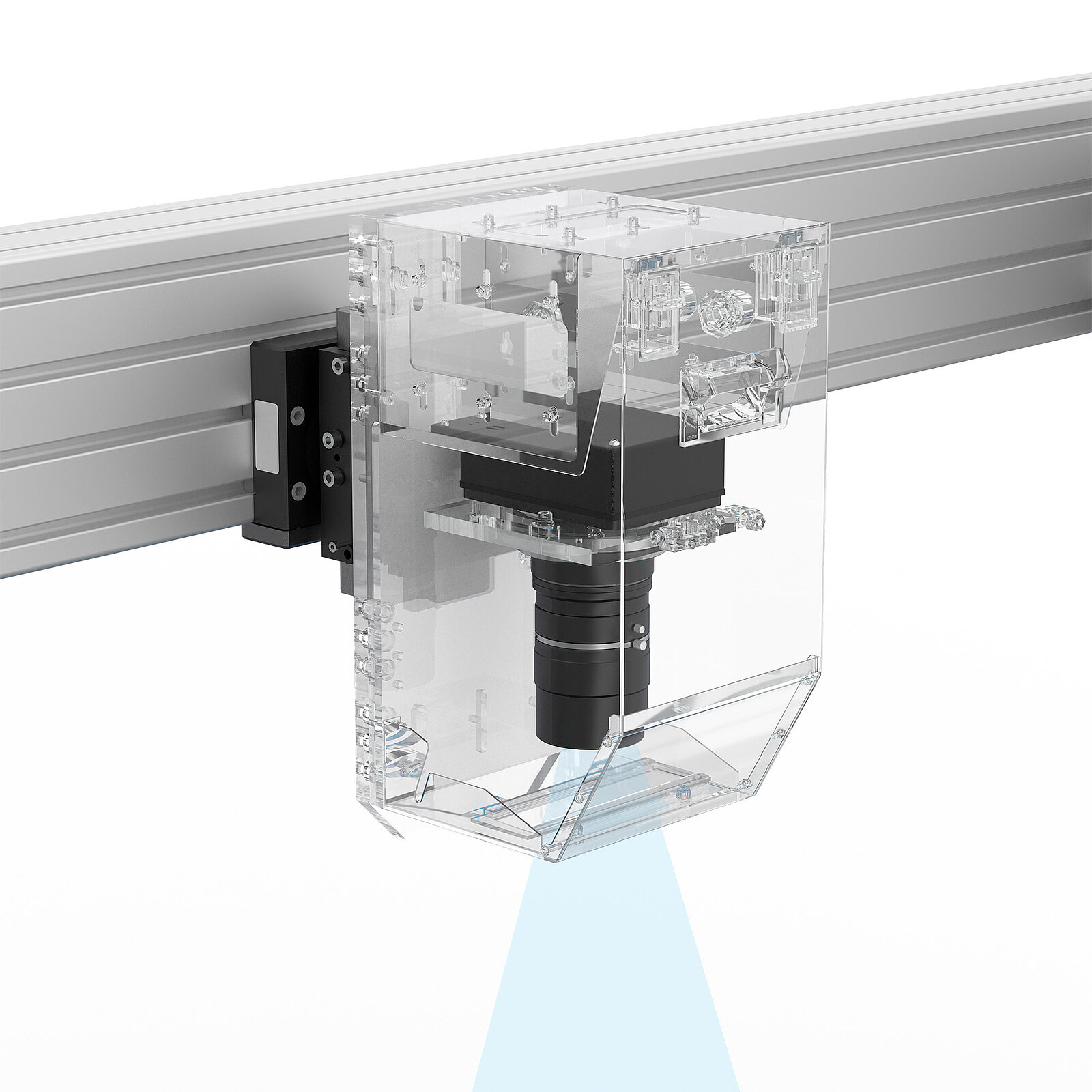

Die Lichtquelle ist ein essenzieller und entscheidender Teil eines Oberflächeninspektionssystems, da Beleuchtungsart, -farbe, -intensität und -winkel darüber entscheiden können, ob ein Fehler sichtbar wird oder verborgen bleibt. Teilweise werden Fehler erst im Durchlichtverfahren oder durch Kombinationen verschiedener Beleuchtungen erkannt. Im ELSIS System werden LED-Lichtsender mit hoher Beleuchtungsstärke, verschiedenen Farbspektren, unterschiedlichen Linsen und Diffusoren sowie langzeitstabilen LEDs verwendet. Die Lichtsender sind in modularer Länge verfügbar und besitzen eine Temperaturüberwachung, um eine konstante Temperatur sicherzustellen. Das Beleuchtungsprofil kann zudem über Ethernet eingestellt werden.
ELSIS unterstützt Unternehmen dabei, Oberflächenqualität entlang der gesamten Produktionslinie transparent zu machen und Fehler sicher zu erkennen, zu klassifizieren und nachzuverfolgen. Die umfangreichen erfassten Daten und deren detaillierte Auswertung vereinfacht die Ursachenanalyse insbesondere in sensiblen Anwendungen wie Lebensmittel- und Pharmaverpackungen. So wird die Oberflächeninspektion zu einem stabilen Baustein für verlässliche und reproduzierbare Qualität in der laufenden Produktion.
Noch mehr Informationen zu ELSIS finden Sie auf unserer Webseite:
ELSIS Oberflächeninspektionssystem
